黄色小视频免费,2020久久精品永久免费,污视频网站在线观看,狠狠色丁香久久综合婷婷,中文字幕久久网,亚洲成人在线免费观看,成在线人视频免费视频

混凝土澆筑質(zhì)量控制要點(diǎn)分析

欄目：專業(yè)資訊 發(fā)布時(shí)間：2023-11-27 作者: 華北分公司 來(lái)源: 質(zhì)量微講堂 瀏覽量: 1242
分享到：

一、生產(chǎn)工藝流程

1、混凝土的拌合
（1）集料開采、毛料貯存、集料加工、凈料貯存、集料溫控
（2）水泥的貯存
（3）拌合水的溫控
（4）外加劑摻合料的貯存

2、混凝土的澆筑

（1）澆筑及其方法的選擇
（2） 混凝土的振搗
（3）特殊情況的處理

3、混凝土的養(yǎng)護(hù)

圖片

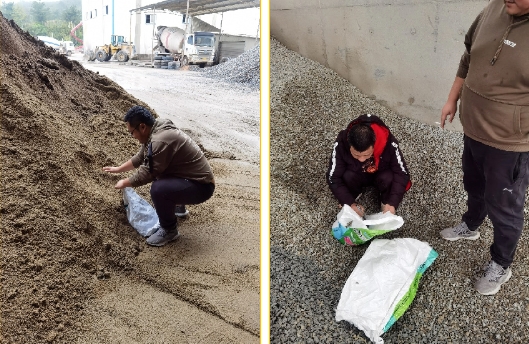

圖片





二、混凝土的試配和拌制

1、混凝土的試配

按其先后順序大致分為三個(gè)部分，分別是原材料的選取、混凝土的試配、試驗(yàn)室的試配與驗(yàn)證。

（1）原材料的選取

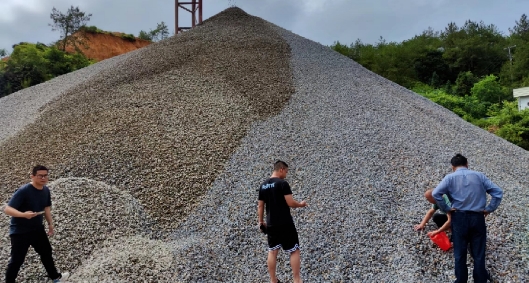

施工之前，項(xiàng)目管理人員到料場(chǎng)查看原材料質(zhì)量。


同時(shí)，我們也對(duì)當(dāng)?shù)財(cái)嚢枵具M(jìn)行考察，橫向?qū)Ρ任覀冞x用的原材料的質(zhì)量。

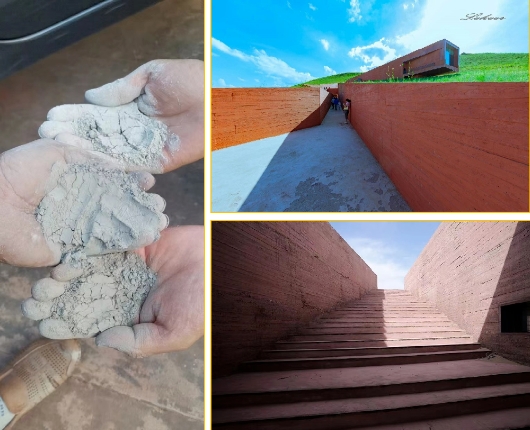

通過與相關(guān)單位討論，我們最終在在五種不同顏色的粉煤灰中選取了其中兩種，在四種鐵紅顏料中追鐘選擇了兩種進(jìn)行試配。


（2）混凝土的試配
前期，我們先通過中建西部做了大量的梯度試驗(yàn)，最終確定影響混凝土成型質(zhì)量和顏色的兩種摻合料是粉煤灰和鐵紅的顏色

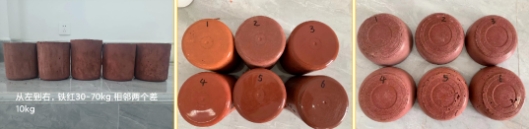

我們?cè)诮?jīng)驗(yàn)配合比的基礎(chǔ)上，通過改變粉煤灰的顏色、鐵紅的顏色和用量做了15組對(duì)比試驗(yàn)，我們發(fā)現(xiàn)添加灰色粉煤灰的試件顏色更加鮮艷有光澤，選用S130鐵紅的試件的顏色更加接近我們選定的顏色，最終確定采用鐵紅S130和灰色粉煤灰。


與此同時(shí)，我們按照選定的兩種粉煤灰和鐵紅分別做了大樣板，供建設(shè)單位、設(shè)計(jì)單位、監(jiān)理單位確認(rèn)。


（3）試驗(yàn)室的試配與驗(yàn)證
通過前期混凝土試配，我們基本確定了相應(yīng)的參數(shù)之間的關(guān)系，之后我們通過福建省永正工程質(zhì)量檢測(cè)有限公司進(jìn)行驗(yàn)證工作，驗(yàn)證完畢之后進(jìn)行試生產(chǎn)。


注：每次使用時(shí)需要對(duì)集料中的含水量進(jìn)行扣除，減水劑等外加劑需按需進(jìn)行調(diào)整。
2、混凝土的拌制

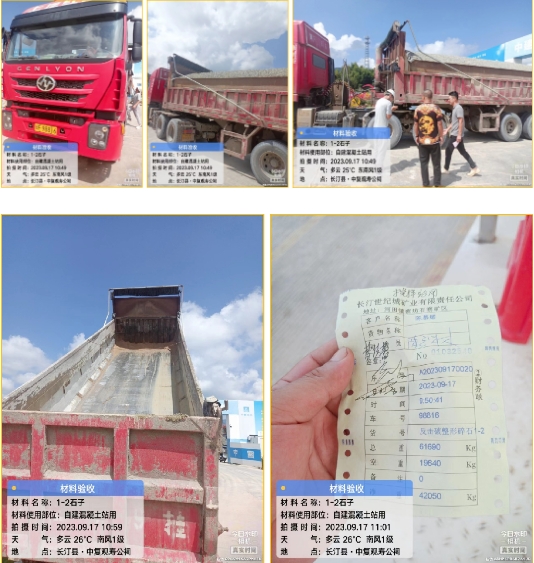

（1）混凝土原材料的進(jìn)場(chǎng)與檢驗(yàn)
控制要點(diǎn)：
a.水泥應(yīng)有生產(chǎn)廠家的出場(chǎng)質(zhì)量證明書和28天強(qiáng)度證明書，出場(chǎng)質(zhì)量證明書包括：廠名、品種、強(qiáng)度等級(jí)、出廠日期、抗壓強(qiáng)度、安定性等代表該產(chǎn)品質(zhì)量的內(nèi)容
b.粉煤灰分為F類和C類，拌制混凝土和砂漿用的粉煤灰分為：I 、II、III級(jí)。一般C30以上選擇I級(jí)或者II級(jí)粉煤灰，無(wú)筋混凝土中多用III級(jí)粉煤灰
c.細(xì)集料的檢測(cè)項(xiàng)目：①顆粒級(jí)配、含泥量、泥塊含量   ②氯離子含量、貝殼含量（這兩項(xiàng)海砂一定要做） ③亞甲藍(lán)值、石粉含量、人工砂總壓碎值指標(biāo)（這三項(xiàng)僅人工砂、機(jī)制砂、混合砂做）
d.粗集料的檢測(cè)項(xiàng)目：①顆粒級(jí)配、含泥量、泥塊含量、針片狀含量、壓碎值
e.粗集料應(yīng)盡量采用連續(xù)級(jí)配，盡量采用2級(jí)配




（2）混凝土攪拌站拌制能力的確定

控制要點(diǎn)：通過拌合設(shè)備生產(chǎn)能力計(jì)算公式確定計(jì)算拌合設(shè)備生產(chǎn)能力。
Qh=KhQm/(m×n)
Qh:小時(shí)生產(chǎn)能力；
Kh:小時(shí)不均勻系數(shù)（1.3-1.5）；
Qm:混凝土高峰澆筑強(qiáng)度；
m:每月工作天數(shù)；
n:每天工作時(shí)數(shù)
 Qh=KSD/(t1-t2)
 S：最大混凝土塊的澆筑面積；
D:最大混凝土塊的澆筑分層厚度；
t1：混凝土初凝時(shí)間；
t2：混凝土從出機(jī)后到澆筑入倉(cāng)所經(jīng)歷的時(shí)間；
K：不均勻系數(shù)（1.1）；
影響拌合設(shè)備的因素有：設(shè)備容量、臺(tái)數(shù)、生產(chǎn)率、初凝時(shí)間、運(yùn)距、入倉(cāng)時(shí)間。

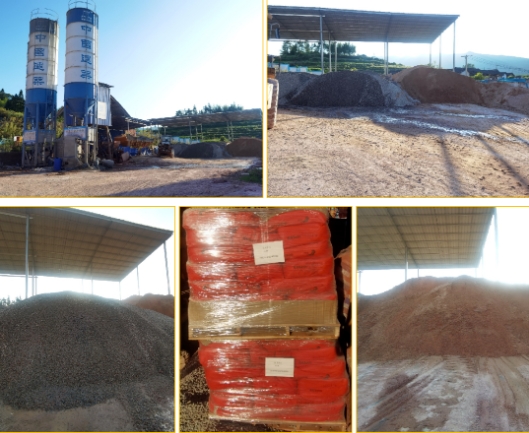

選用與澆筑能力相適應(yīng)拌合設(shè)備對(duì)到場(chǎng)原材料進(jìn)行分區(qū)堆放晾曬，并采取相應(yīng)防護(hù)措施。


（3）混凝土拌制時(shí)溫度過高或者溫度過低

控制要點(diǎn)：
a.水泥運(yùn)至工地的入罐溫度或入場(chǎng)溫度不宜高于65℃。
b.細(xì)集料表面含水率不宜超過6%。
c.常態(tài)混凝土的粗集料可采用風(fēng)冷（＞10℃）、浸水、噴淋冷水（＞2℃）。
d.攪拌時(shí)可加入冰塊，常態(tài)混凝土加冰量不宜超過總水量的70%。
e.總結(jié)
混凝土制冷：主要考慮集料場(chǎng)降溫、冷水拌合，加冰攪拌、預(yù)冷集料等單項(xiàng)或多項(xiàng)措施。
（注：一般不把膠凝材料（水泥、粉煤灰等）選作預(yù)冷材料。）
混凝土制熱：提高混凝土拌合料溫度，主要考慮熱水拌合，若加熱水不能滿足要求時(shí)，可以考慮加熱集料。
（注：水泥不應(yīng)直接加熱。）

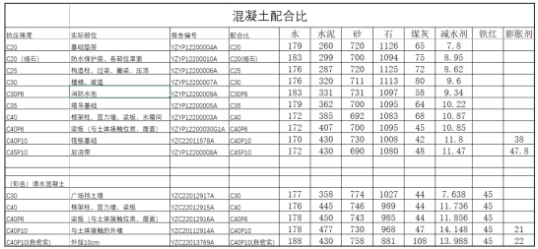

圖片
圖片






三、混凝土的澆筑

1、混凝土澆筑方法的選擇

目的：防止冷縫等影響澆筑質(zhì)量的問題出現(xiàn)
控制要點(diǎn)：

選擇合適的澆筑方法：平鋪法、臺(tái)階法、斜層澆筑法。


2、混凝土澆筑振搗不到位
控制要點(diǎn)：
混凝土振實(shí)根據(jù)以下現(xiàn)象判斷：混凝土表層不再顯著下沉，不再出現(xiàn)氣泡，表面出現(xiàn)一層薄而均勻的水泥漿。
若過振則混凝土出現(xiàn)集料下沉、砂漿上翻的離析現(xiàn)象。
為了避免漏振，應(yīng)使振點(diǎn)均勻排列，有序進(jìn)行振搗，并使振搗器插入下層混凝土約5cm，以利上下層結(jié)合。
3.混凝土澆筑時(shí)的特殊情況的處理
原則：可停止?jié)仓蛘咄诔炷?/span>
控制要點(diǎn)：
（1）應(yīng)停止?jié)仓?/span>
a.混凝土初凝且超過允許面積；
b.混凝土平均澆筑溫度超過允許值，并在1h內(nèi)無(wú)法調(diào)整至允許溫度范圍內(nèi)。
（2）應(yīng)予挖除
a.拌合物出現(xiàn)不合格料的情形（配料單、計(jì)量失控、不均勻、溫度/含氣量/坍落度不符合要求）；
b.低等級(jí)混凝土混入高等級(jí)混凝土澆筑部位；
c.混凝土無(wú)法振搗密實(shí)或?qū)Y(jié)構(gòu)物帶來(lái)不利影響的級(jí)配錯(cuò)誤混凝土料；
d.未及時(shí)平倉(cāng)振搗且已初凝的混凝土料；
e.長(zhǎng)時(shí)間不凝固的混凝土料。

4.混凝土技術(shù)指標(biāo)及其影響因素

混凝土的和易性、強(qiáng)度、抗?jié)B性、抗凍性達(dá)不到要求。
控制要點(diǎn)：
（1）影響和易性的因素有：水泥漿的用量、水泥漿的稠度、砂率、水泥的品種、水泥細(xì)度、外加劑的摻入、時(shí)間和溫度等。
（2）影響強(qiáng)度的因素有：水泥強(qiáng)度及水膠比、集料種類及級(jí)配、施工方法及施工質(zhì)量、養(yǎng)護(hù)條件及齡期等。
（3）影響抗?jié)B性的因素有：水膠比、集料最大粒徑、水泥品種、外加劑、摻合料、養(yǎng)護(hù)方法和齡期。
（4）影響抗凍性的因素有：混凝土的密實(shí)度、孔隙構(gòu)造和數(shù)量、孔隙的充水程度。
5.混凝土試塊的制作
控制要點(diǎn)：
（1）標(biāo)養(yǎng)試塊的制作和養(yǎng)護(hù)：福建省要求制作150×150×150的標(biāo)準(zhǔn)養(yǎng)護(hù)試件
a.每100m3一組，不足100m3按一組計(jì)；
b. 澆筑方量超過1000m3可每200m3一組；
c.大體積混凝土超過1000 m3部分可每500m3一組；
（2）拆模試塊的制作與拆模申請(qǐng)的留存
a.不承重模側(cè)模模板達(dá)到2.5MPa以上 ，在保證其表面不因拆模而損壞方可拆除；
b.承重模板按跨度，達(dá)到設(shè)計(jì)強(qiáng)度相應(yīng)百分比方可拆除，同時(shí)必須留存拆模申請(qǐng)；
c.抗?jié)B試塊的制作：每500m3一組，不足500m3按一組計(jì)；
d.同條件試塊的制作及溫度記錄：每次澆筑的相同結(jié)構(gòu)部位可留置一組；
6.按時(shí)按量按要求留存攪拌站質(zhì)控資料


施工過程的控制：建立混凝土澆筑溝通群，出現(xiàn)問題及時(shí)溝通

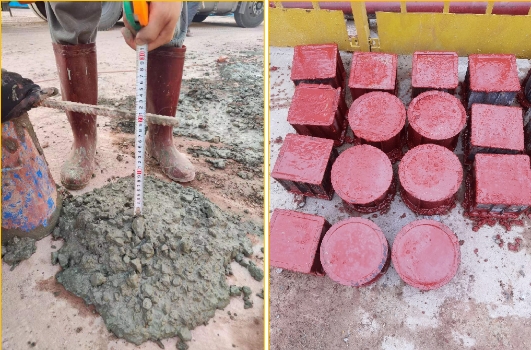

施工過程的控制：混凝土坍落度控制、試塊的制作


澆筑完成后的控制：標(biāo)準(zhǔn)養(yǎng)護(hù)試件和同條件試件的檢測(cè)


圖片
圖片






四、混凝土的養(yǎng)護(hù)

1、可能出現(xiàn)的問題：強(qiáng)度不足、表面開裂

控制要點(diǎn)：
（1）混凝土采用覆蓋澆水養(yǎng)護(hù)的時(shí)間:對(duì)采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥拌制的混凝土，不得少于7d；
（2）對(duì)火山灰質(zhì)硅酸鹽水泥、粉煤灰硅酸鹽水泥拌制的混凝土，不得少于14d;
（3）對(duì)摻用緩凝型外加劑、礦物摻合料或有抗?jié)B要求的混凝土，不得少于14d。
（4）澆水次數(shù)應(yīng)能保持混凝土處于潤(rùn)濕狀態(tài)，混凝土的養(yǎng)護(hù)用水應(yīng)與拌制用水相同。

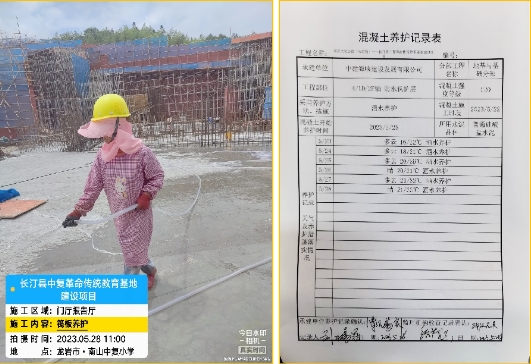

2、澆筑完成后的控制：養(yǎng)護(hù)


圖片
圖片








五、總結(jié)

1、為保證混凝土的澆筑質(zhì)量，大致可以通過以下幾個(gè)方面考慮加以應(yīng)對(duì)：
（1）從原材料方面進(jìn)行控制：嚴(yán)控原材料進(jìn)場(chǎng)；對(duì)到場(chǎng)原材料進(jìn)行分區(qū)堆放晾曬，嚴(yán)格按要求儲(chǔ)存，并采取相應(yīng)防護(hù)措施；
（2）對(duì)攪拌過程的全過程控制：嚴(yán)查配合比的使用情況；旁站拌制過程，嚴(yán)控?cái)嚢钑r(shí)間；
（3）對(duì)攪拌站資料的控制：按時(shí)按量按要求留存攪拌站質(zhì)控資料；
（4）施工過程的控制：建立混凝土澆筑溝通群，出現(xiàn)問題及時(shí)溝通；混凝土坍落度控制、試塊的制作；
（5）澆筑完成后的控制：及時(shí)養(yǎng)護(hù)；標(biāo)準(zhǔn)養(yǎng)護(hù)試件和同條件試件的檢測(cè)。

2、為了有針對(duì)性地說(shuō)明混凝土管理中經(jīng)常出現(xiàn)的問題，我把經(jīng)常出現(xiàn)的一些問題做了一個(gè)模擬情景，大家一起來(lái)找一找存在哪些問題。

某項(xiàng)目為中型博物館項(xiàng)目，頂板混凝土強(qiáng)度為C40P6混凝土，由于特殊原因，需要自行拌制混凝土，攪拌站所用的攪拌機(jī)小時(shí)生產(chǎn)能力為60m3/h。澆筑當(dāng)天氣溫30℃。
現(xiàn)對(duì)某次頂板混凝土澆筑情況進(jìn)行敘述，試分析里面存在的問題。
（1）施工員通過計(jì)算得知，此次澆筑混凝土方量預(yù)計(jì)為250m3，從攪拌站出機(jī)口到澆筑地點(diǎn)的時(shí)間可忽略不計(jì)。施工員為了防止?jié)仓^程中出現(xiàn)冷縫，于是對(duì)攪拌站的小時(shí)生產(chǎn)能力進(jìn)行了校核，發(fā)現(xiàn)基本能夠滿足澆筑。
（2）項(xiàng)目部對(duì)本次混凝土澆筑使用的天然砂和粉煤灰（ F類III級(jí)）進(jìn)行了抽檢，結(jié)果顯示，粉煤灰檢測(cè)合格，與合格證級(jí)別相符；砂的顆粒級(jí)配、含泥量、泥塊含量、人工砂總壓碎值等指標(biāo)均符合規(guī)定；
（3）項(xiàng)目部會(huì)同監(jiān)理對(duì)當(dāng)天進(jìn)場(chǎng)的水泥的質(zhì)量合格證和28天強(qiáng)度報(bào)告進(jìn)行檢驗(yàn)，發(fā)現(xiàn)此批水泥為昨天生產(chǎn)，證明資料全部符合標(biāo)準(zhǔn)要求；
（4）拌制過程中，由于天氣過熱，需要對(duì)拌制材料進(jìn)行降溫，來(lái)保證拌制的混凝土的出料溫度符合規(guī)定要求。項(xiàng)目部使用加冰的冷水對(duì)集料進(jìn)行噴霧降溫，攪拌時(shí)的加冰量為總水量的80%，水泥入站時(shí)采用冷風(fēng)鼓吹；
（5）由于屋面存在10°的坡度，所以澆筑時(shí)選擇從最高點(diǎn)開始采用斜層澆筑法進(jìn)行澆筑，鋪料高度控制在1.3m左右。
（6）工人師傅在澆筑時(shí)使用振動(dòng)棒進(jìn)行混凝土的振搗工作，當(dāng)混凝土表層不再顯著下沉，不再出現(xiàn)氣泡，表面出現(xiàn)一層薄而均勻的水泥漿時(shí)工人師傅拔出振動(dòng)棒，隨機(jī)插入另一處進(jìn)行振搗；
（7）混凝土澆筑過程中由于拌制機(jī)器故障，導(dǎo)致澆筑于9：00暫停，23：00機(jī)器修復(fù)，繼續(xù)施工；
（8）澆筑完成后立即開始灑水養(yǎng)護(hù)，項(xiàng)目部交代班組必須認(rèn)真養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間不應(yīng)少于7天，項(xiàng)目部拆模后發(fā)現(xiàn)個(gè)別墻的底部存在石子外露現(xiàn)象；
混凝土初凝時(shí)間（H）
參考答案:
（1）小時(shí)生產(chǎn)能力校核結(jié)果應(yīng)該為；
1.1*250/2=137.5>60m3/h，所以拌合機(jī)的生產(chǎn)能力不能滿足澆筑能力，應(yīng)采取分縫或分塊措施；
（2）天然砂不應(yīng)檢測(cè)人工砂總壓碎值；
（3）粉煤灰進(jìn)場(chǎng)等級(jí)錯(cuò)誤，應(yīng)該為F類II級(jí)。一般C30以上選擇I級(jí)或者II級(jí)粉煤灰，無(wú)筋混凝土中多用III級(jí)粉煤灰；
（4）對(duì)當(dāng)天進(jìn)場(chǎng)的水泥28天強(qiáng)度報(bào)告進(jìn)行檢驗(yàn)，發(fā)現(xiàn)此批水泥為昨天生產(chǎn)錯(cuò)誤，說(shuō)明此批水泥28天報(bào)告為假資料；
（5）集料噴淋冷水不應(yīng)用加冰的冷水，噴淋冷水溫度用大于2℃
（6） 攪拌時(shí)的加冰量為總水量的80%錯(cuò)誤，應(yīng)不大于70%；
（7）水泥入站時(shí)采用冷風(fēng)鼓吹錯(cuò)誤，不應(yīng)把膠凝材料作為預(yù)冷材料；
（8）從最高點(diǎn)進(jìn)行斜層澆筑錯(cuò)誤，由于屋面存在10°的坡度，所以澆筑時(shí)選擇從最高點(diǎn)開始采用斜層澆筑法進(jìn)行澆筑無(wú)論怎樣都不能保證澆筑角度小于10°，應(yīng)從最低點(diǎn)開始澆筑；
（9）工人師傅在澆筑時(shí)隨機(jī)插拔振動(dòng)棒進(jìn)行振搗錯(cuò)誤，振搗時(shí)為了避免漏振，應(yīng)使振點(diǎn)均勻排列，有序進(jìn)行振搗，并使振搗器插入下層混凝土約5cm，以利上下層結(jié)合；
（10） 23：00機(jī)器修復(fù)，繼續(xù)施工錯(cuò)誤，停機(jī)14小時(shí)后繼續(xù)澆筑錯(cuò)誤，停歇時(shí)間過長(zhǎng)，混凝土已終凝，未采取分縫措施；
（11）澆筑完成后立即灑水錯(cuò)誤，應(yīng)在混凝土終凝后開始養(yǎng)護(hù)；
（12）養(yǎng)護(hù)時(shí)間不應(yīng)少于7天錯(cuò)誤，抗?jié)B混凝土最少養(yǎng)護(hù)14d；
（13）項(xiàng)目部拆模后發(fā)現(xiàn)個(gè)別墻的底部存在石子外露現(xiàn)象，存在質(zhì)量缺陷。
